为了克服白云母和金云母耐热等级不高的缺点，广州天河盈科新材料制品有限公司的陈云生率先发明了A级耐火合成云母带，通过了美国UL试验，并获得美国授予的国际爱因斯坦发明金奖和中国知识产权局授予的zhuanli权，这是国人的骄傲。1994年，合成云母带首先在广州电缆厂试用成功，接着逐步推广应用至全国，并已指出口欧美、韩国和东南亚地区。

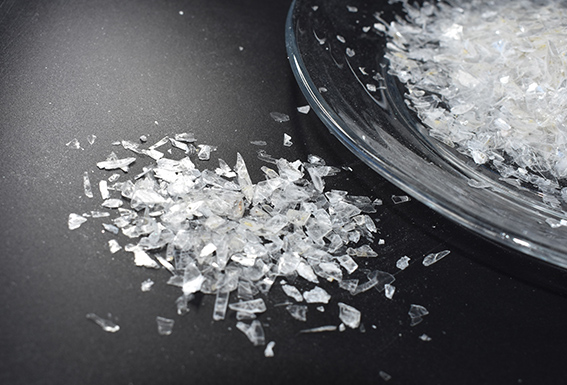

合成云母是以氟离子代替羟基，在常压条件下合成出的尺寸大、晶型完整的人工云母。合成云母带是将合成云母抄制成的云母纸为主要材料，再用粘合剂将玻璃布粘贴在一面或两面而制成的。将玻璃布粘贴在云母纸一面的叫做"单面带"，两面都粘贴的叫"双面带"。在制造过程中，将几个结构层次粘合在一起后，再经过炉子烘干，然后收卷，再分切成不同规格的带子。在合成云母带制造中，玻璃布和粘合剂的质量很重要。玻璃布的质量直接影响产品的机械强度，而粘合剂则是保证带子不分层的关键因素。国产粘合剂与进口粘合剂的质量相比差别较大，所以云母带的成本也有差异。

合成云母带除具有天然云母带的特性即：膨胀系数小、介电强度大、电阻率高和介电常数均匀以外，其主要特点是耐热等级高，可达到A级耐火水平（950一1000℃），而天然云母带只能达到B级（750一800℃），即使包三层也难以达到A级。这已是众人皆知的事实。几年前在美国亚特兰大举行的国际电缆博览会上，合成云母带倍受各国关注，已充分说明了合成云母带的地位。有人说，国外几个大的云母带制造商只生产天然云母带的的原因，一是欧美环保条例严格（这一点将在下面论述），二是天然云母带已能满足欧美各国有关耐火电缆的标准。

翻阅欧美各国电缆产品样本，几乎看不到有关于A级耐火电缆的报道。笔者曾与欧洲某公司洽谈过，他们拿出了用薄膜补强云母带制作的耐火电缆样品，耐火等级为B级，用于北海油田，他们说："用这种云母带难以达到A级"。国外市场上既然没有A级云母带，当然只好用B级天然云母带，这是很正常的。在这种情况下，正如意大利某公司所说"有些奸商摇起幌子蒙骗用户"。另外，合成云母带比天然云母带质地柔软、绕包服贴、抗拉强度大，是1mm2及以上耐火电线电缆理想的耐火包带。几年来，国内不少重点工程都指定必须用A级合成云母带制造耐火电缆。
